交变磁场

下列部分论述未经核实,请谨慎参考。

直流电源产生的磁场是恒磁场,大小方向不变,所以呈现的磁力强。变压器出的是交流电,交流电的交变磁场大小与方向都是按电源频率变化的,所以它产生的磁场强弱与方向(SN极)是交变的,交流过零点时是没有磁力的,交变磁场大多用来消磁。

实验1

实验2

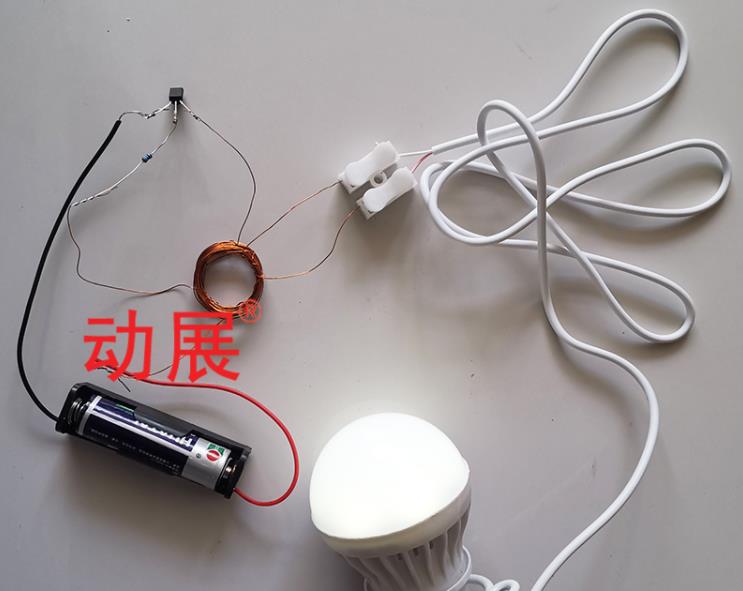

无线电能传输(led灯泡版):电池盒1个、 电池1个、发射线圈1个、 接收线圈1个、led灯泡 1个、三极管1个、电阻1个

注意事项

  1. 请在成人协助下完成此实验,操作此实验要求手巧心细、有耐心。切勿急躁。
  2. 在实验前,先用小刀或砂纸刮擦下线圈和导线的接口线头, 使漆包线线头形成良导体
  3. 请认真连接电路,防止出现虚接或短路情况
  4. 请认真检查电路,接错会导致元器件损坏等情况发生
  5. 整个实验持续时间请勿过长,2分钟左右即可。过长容易损坏元器件
  6. 实验过程中,三极管会温温的发热,这个属正常现象。但如果是发烫,请及时断开电路,并认真检查电路是否接错。

原理说明

本实验中,三极管与线圈、电阻,组成振荡电路,振荡电路中的交变电流,产生交变电磁场,而交变电磁场又使接收线圈产生电磁感应交变电流,从而点亮发光二极管。
