基于立创EDA如此顺畅(第四篇)第一次小批量PCBA 生产!自制ESP32-C3开发板 带有充放电和直流电机驱动

接着上一篇继续:基于立创EDA如此顺畅(第三篇)新升级!自制ESP32-C3开发板 带有充放电和直流电机驱动,文中提到进行了第一次SMT贴片,初次贴片试了5片打样没有翻车。于是,进一步下了个小批量PCBA订单(对我来说算是大批量了)。

《基于立创EDA如此顺畅》系列文章,链接分别如下:

小批量PCBA生产

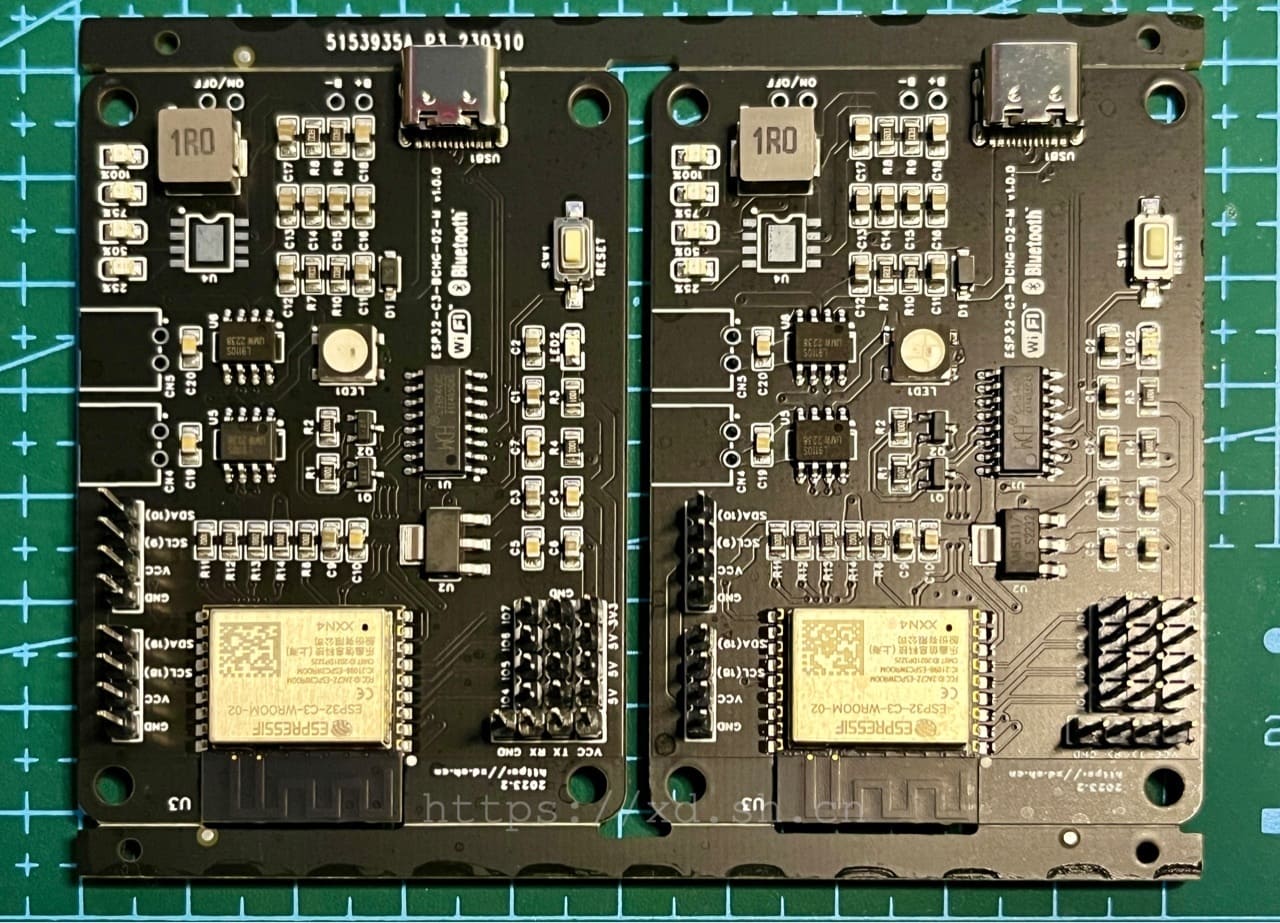

由于在小批量贴片中,板子必须达到一定尺寸才能够进行贴片,所以将板子进行了拼板操作(详见上文中的初次体验 SMT 贴片)。而在拼板之后整体的板子数量减少了一半,原本预计小批量做80片,而拼板之后变成了40片。而小批量订单是50片起,所以最终下了100片小板(也就是50片大板,如下图所示)。

在上一篇文章中只是截取了立创EDA的软件截图,而上图中就是工厂制作完成的样子,其中大多数贴片元器件由机器完成贴片。在嘉立创SMT贴片服务中有“标准型”和“经济型”两种贴片选项,其中“标准型”价格会更高。而在这些由机器贴片的元器件中,比如像“ESP32-C3-WROOM-02”和“WS2812B”需要在“标准型”贴片中才能完成,所以最终的贴片使用了“标准型”贴片。

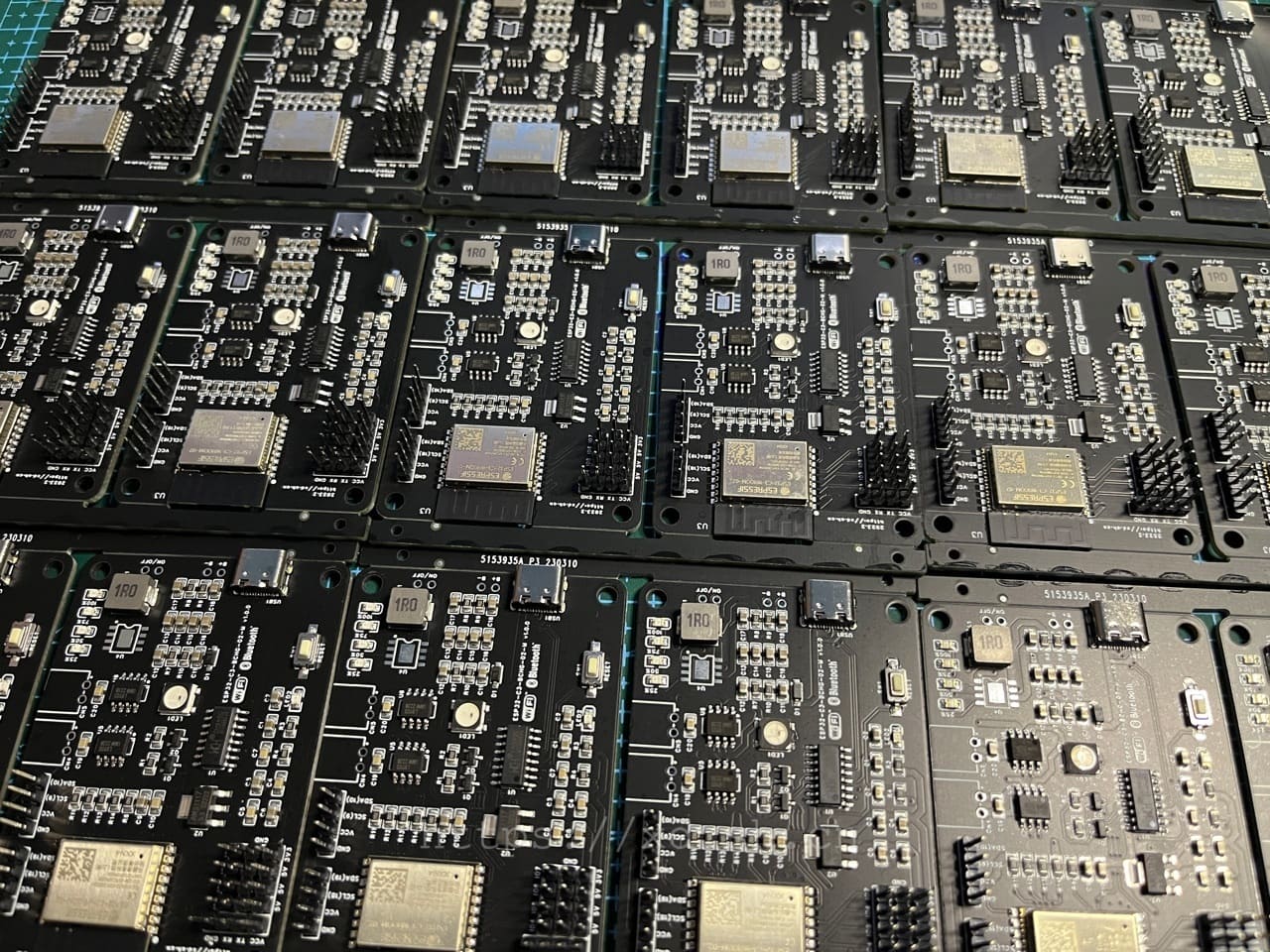

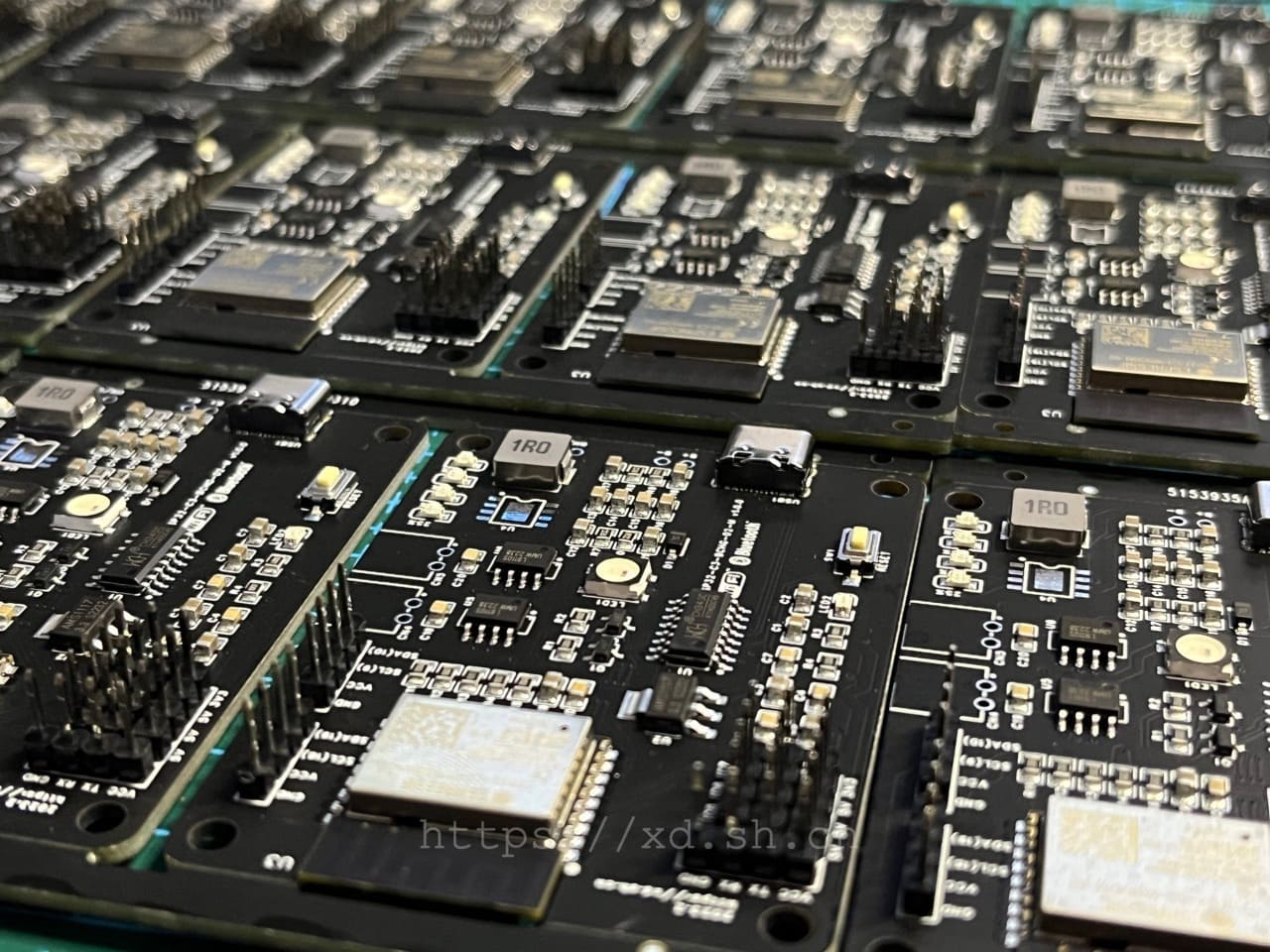

在上一次的打样中,由于没有贴这两款元器件,所以只要选择价格更低的“经济型”贴片。(100片PCBA的摆起来很壮观,下面两张图只是其中的一部分)

进行手工二次加工

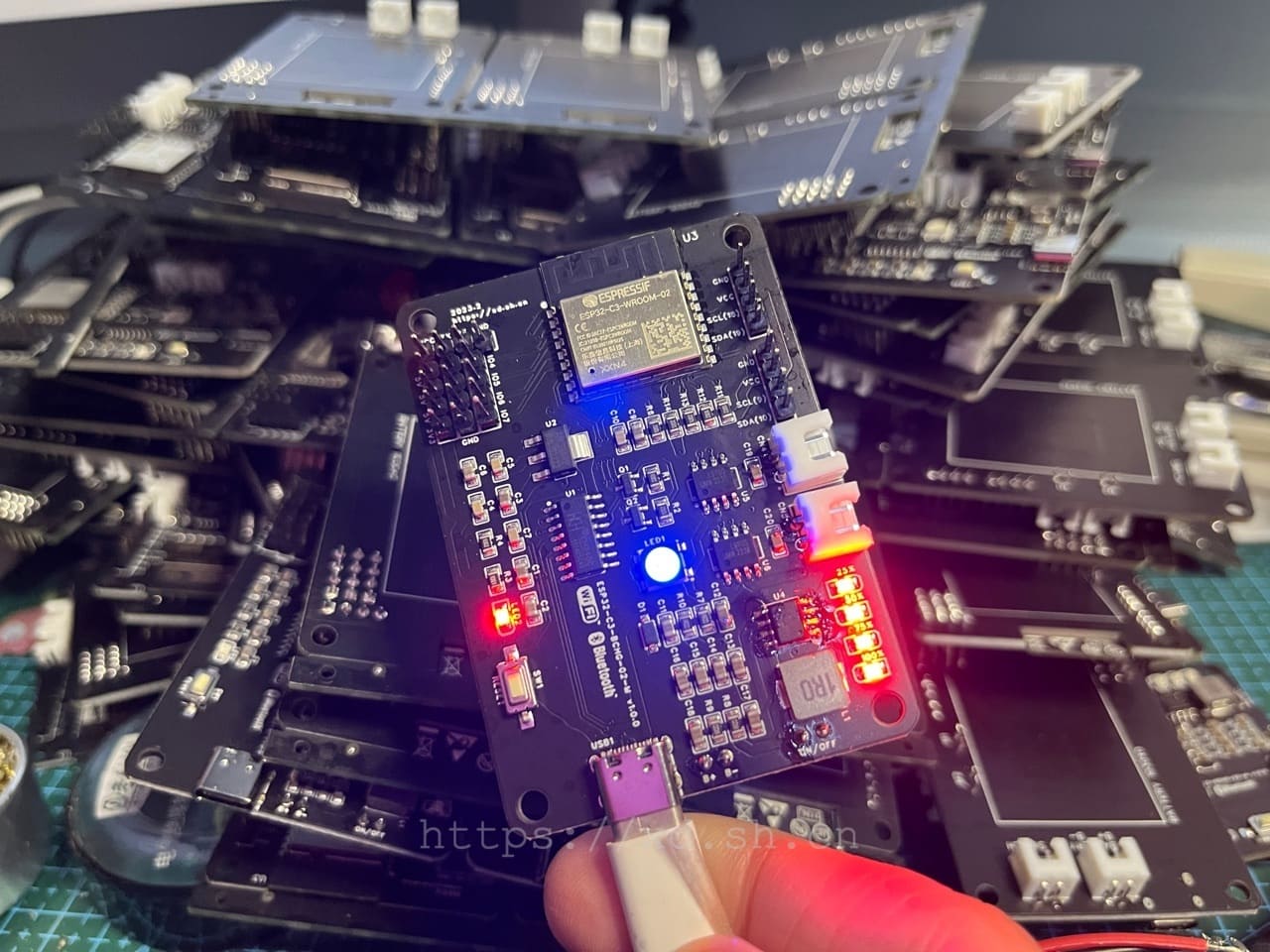

在这次的小批量贴片过程中,由于一些元器件嘉立创SMT以及立创商城并没有货,所以打算在淘宝购买之后回家手焊,其中包括了 IP5306_CK 和 XH2.54 插座。回家进行二次加工之后,需要对板子进行一一测试,板子测试成功并上传示例程序之后的外观如下图所示。

其他一些非贴片的元器件(例如2.54mm的排针)都是在机器贴片完成之后由工厂人工手焊完成。

生产周期要多久?

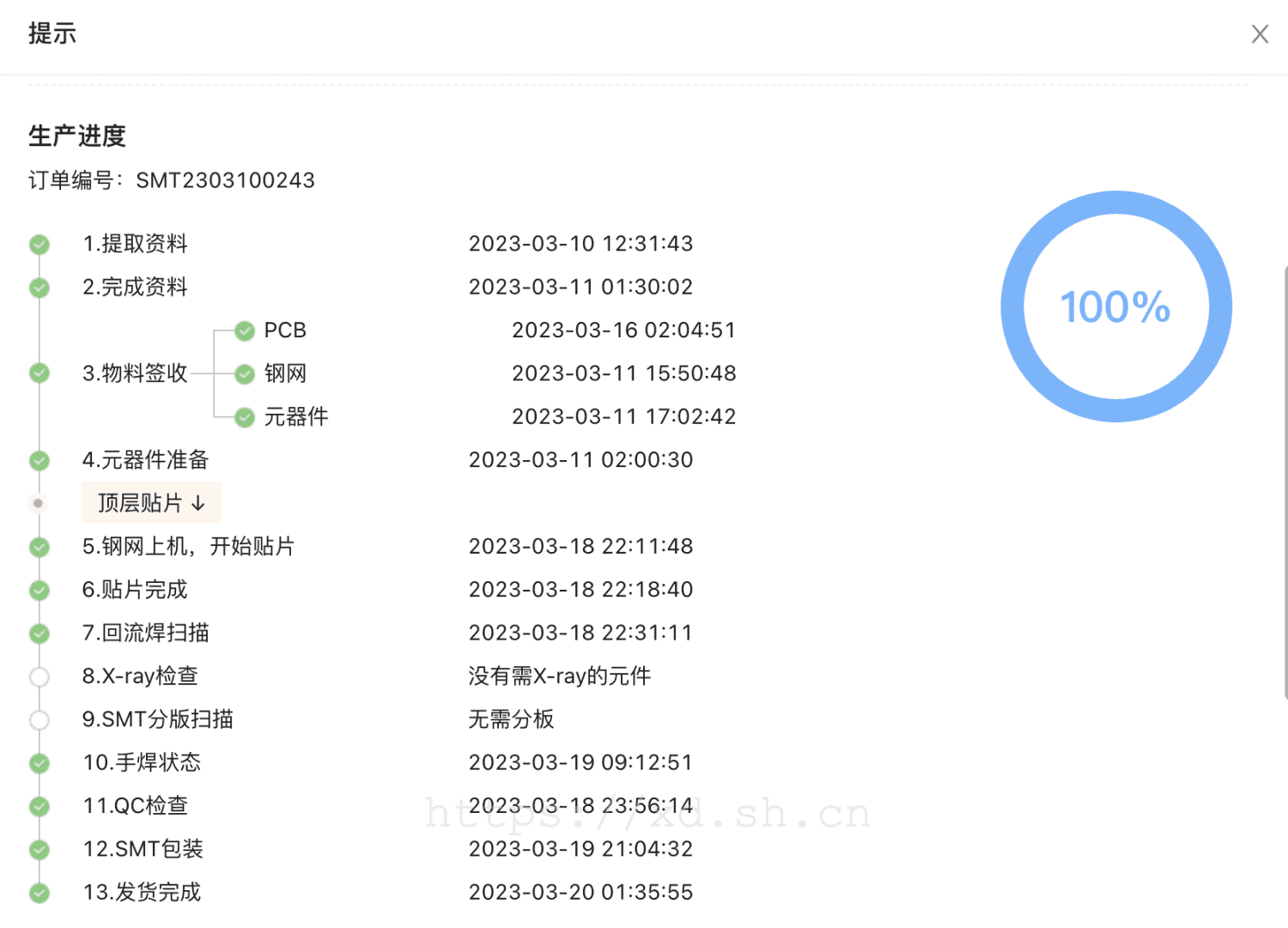

100片的小批量PCB+SMT+手焊的生产周期需要多久?下图中可以清楚地看到整体的加工分步流程和各个时间节点,实际上这已经超出了最初的预计交货时间,据对方的工程师说订单实在太多了得排排队。这个订单的后期进度实际上还行甚至我觉得挺迅速,手焊的速度超出了预期。

至此,《基于立创EDA如此顺畅》系列文章暂时告一段落,从完全零基础到小批量生产一款简单的PCBA的完整过程就如这几篇文章所示的过程那样:如此顺畅。当然,本系列后半部分所设计制作的两款PCB虽然能用,但是并不完美,仍然有很大的改进空间。
