Micro USB 公头转 Type-C 母头转接器制作
本文最后更新于 218 天前,其中的信息可能已经有所发展或是发生改变。

本文中需要制作的是一个 MICRO USB 公头转 Type-C 母头的转接器,目前不少的电子产品仍然采用“极为先进”的 Micro USB 接口,有了这个转接器,即可以使用现在常用的 Type-C 线来使用这些电子产品。

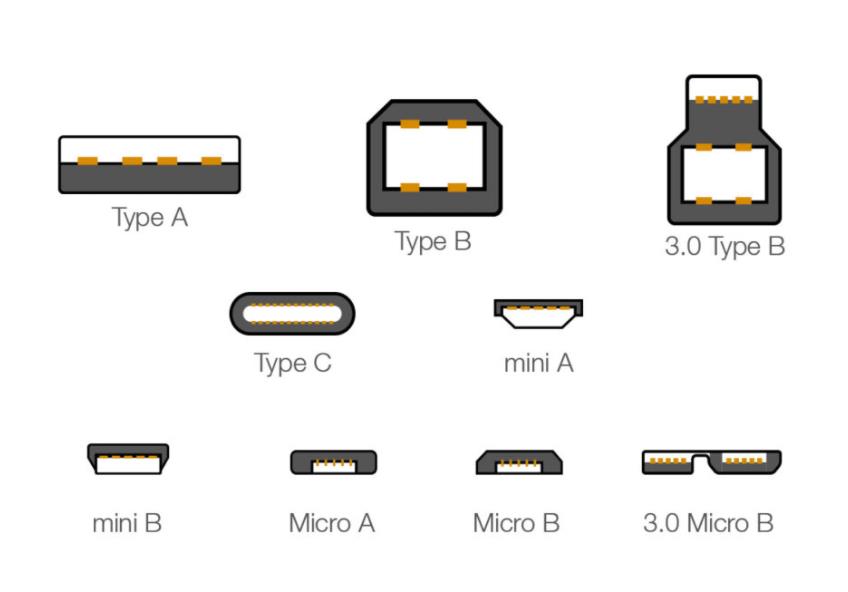

USB Type-C,又称 USB-C,是一种通用串行总线(USB)的硬件接口形式,外观上最大特点在于其上下端完全一致,与 Micro USB 相比这意味着用户不必再区分 USB 正反面,两个方向都可以插入。USB 的几种常用的接口形状如下图所示:

图片来自:Wikipedia 各类 USB Type-C 图片

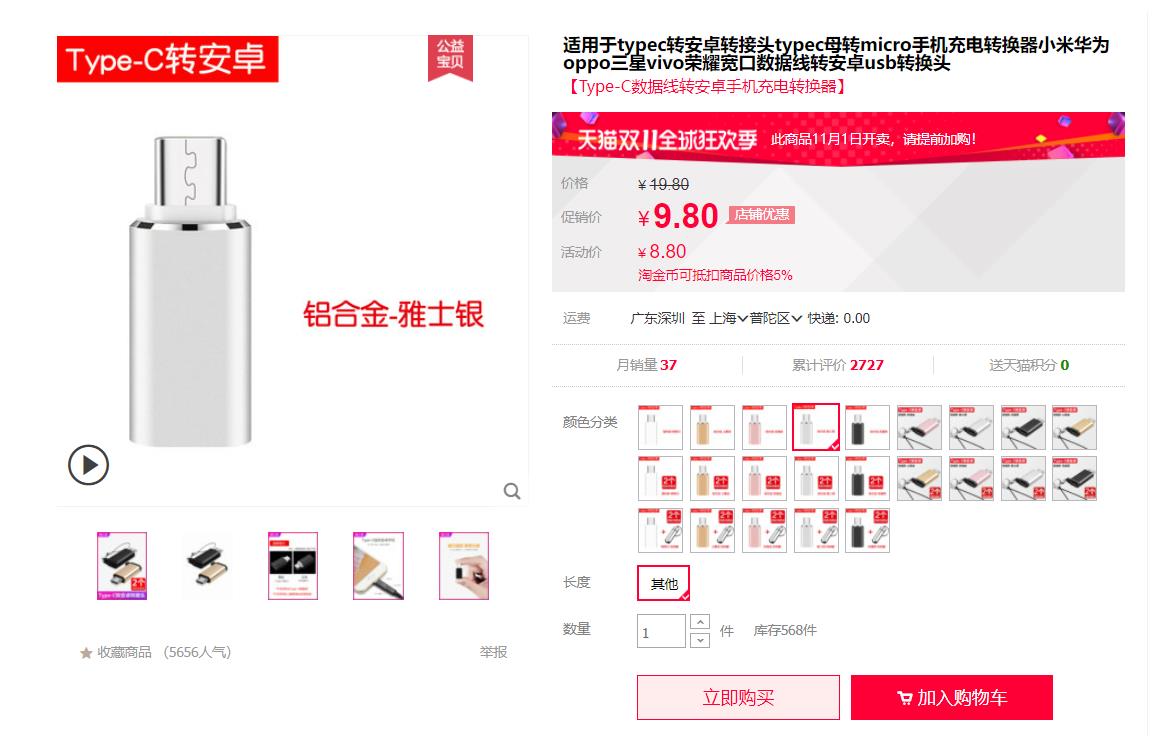

其实这种转接器在淘宝上就有的卖,不过淘宝上价格较贵,小量使用的话价格上划不来还有就是该外壳尺寸并不符合实际的需求,所以试着自制一个。

同样是淘宝,买了 5 个 Type-C 母头和 5 个 Micro USB 公头,花费约为 4块 RMB,买的更多当然更便宜。摆齐之后,若仅仅是将其当作数据线和充电线使用,仅需连接两者的四个触点即可,下图中从左至右分别为 正极、D- 、D+ 和 负极,连接方式如下图所示(实际上就是一一对应的关系):

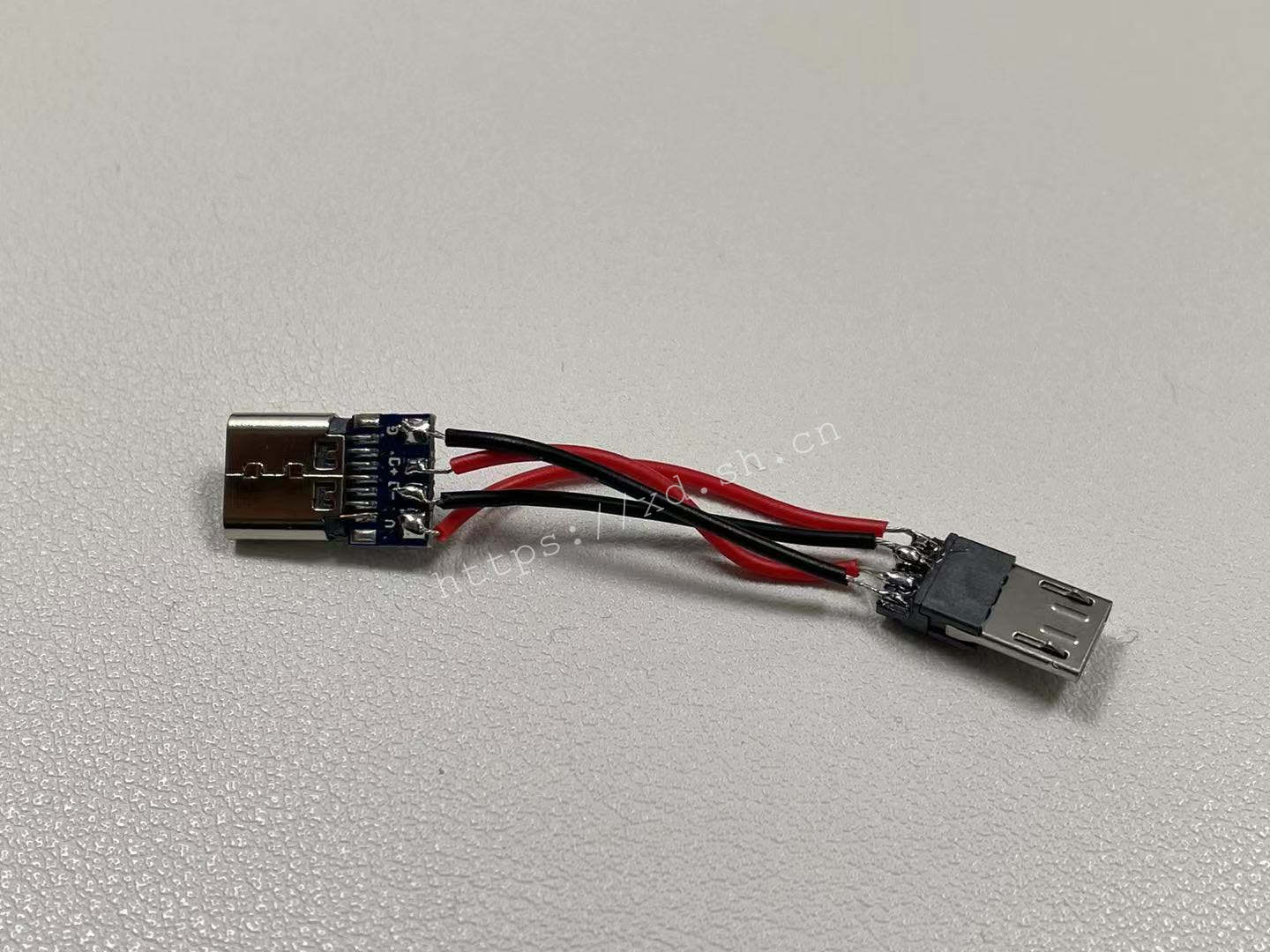

焊接之后的样子,在接头处使用胶枪或者是热缩管进行保护(防止脱落或者短路),制作完成之后应当先进行测试再使用,以防短路或者断路:

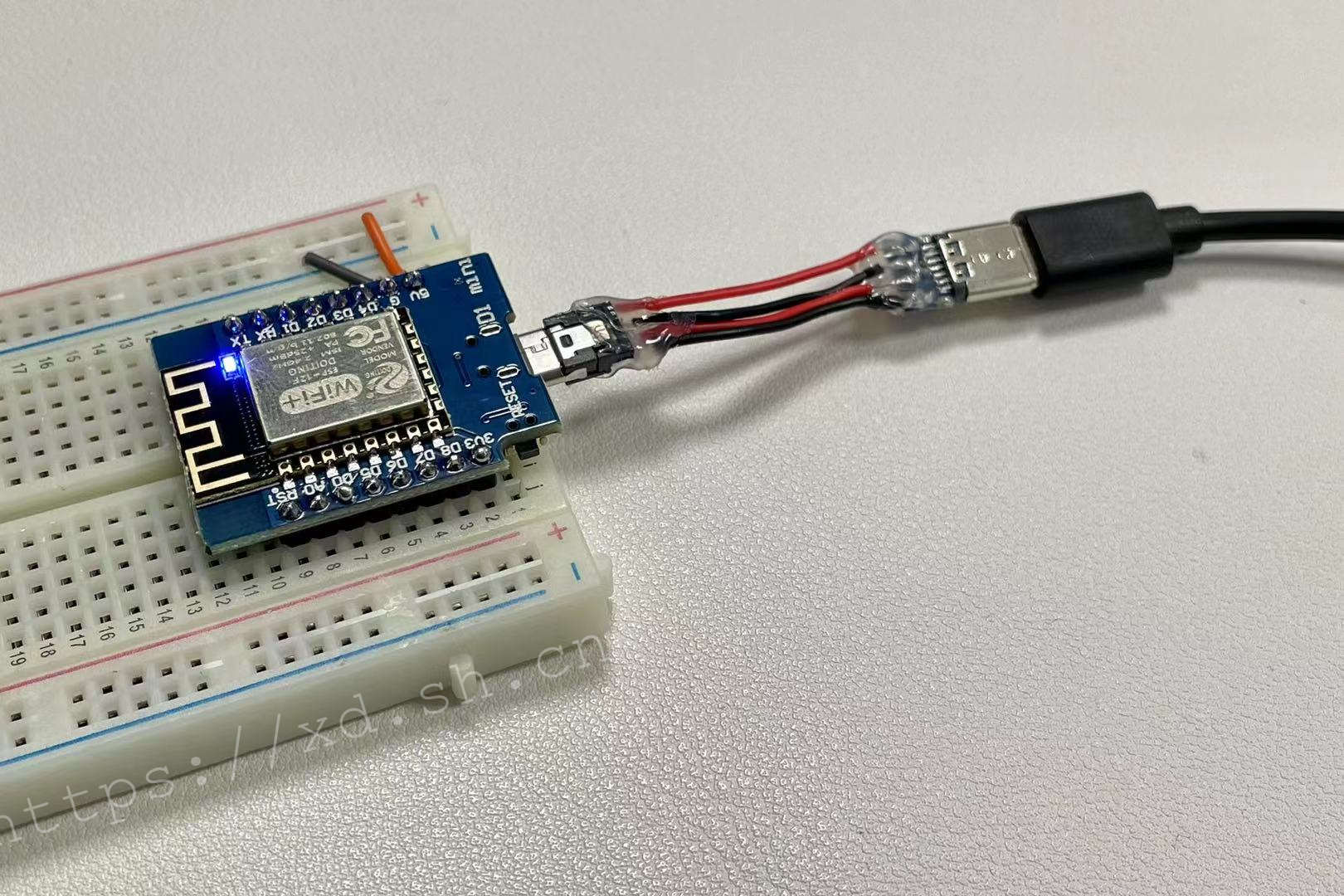

试用该转接器:将转接器 Micro USB 部分插入到 D1 mini (什么是 D1 mini?可以查看这篇文章《性价比 + WIFI + ARDUINO:开发板 D1 MINI》)上的 Micro USB 的母口,经过测试其可以正常地供电和传输数据。
