CorelDraw PowerClip 选定对象无效 | 和一些其他的操作

  1. 将 CAD 图纸直接导入到 CorelDraw 中可以使用菜单中的导入功能即可 1:1 导入 dwg 文件。
  2. CorelDraw 中很多功能可以通过 窗口-泊坞窗 调出;如 窗口-泊坞窗-对象 功能可以查看图层。
  3. 此外,对象菜单中的许多功能很实用,如 PowerClip、组合、顺序、合并、拆分、群组 等。

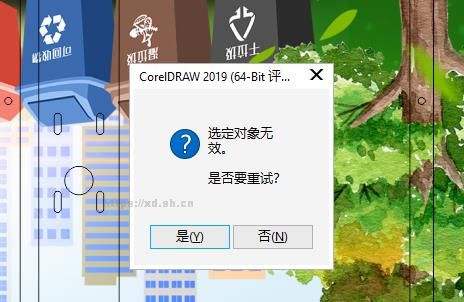

在使用过程中将,dwg 格式图纸导入到 CDR 后,将图片置入容器后(PowerClip-置于图文框内部),会提示选定对象无效,其提示如下:

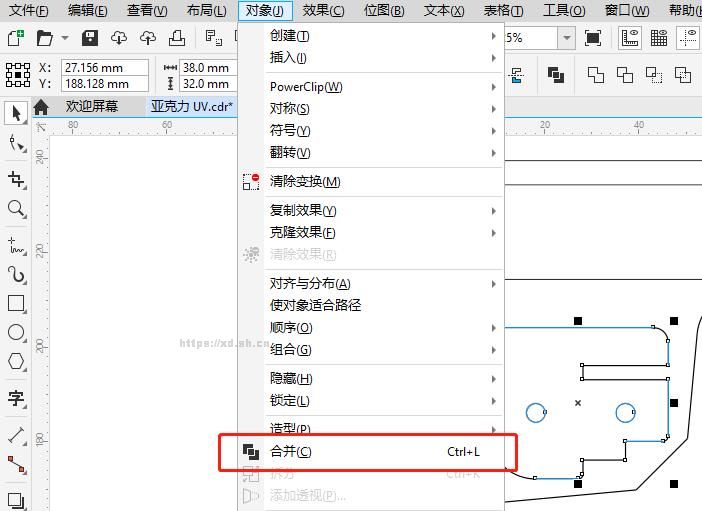

此时,选中需要 PowerClip 的外轮廓,单击菜单栏 对象-合并 ,如下图所示:

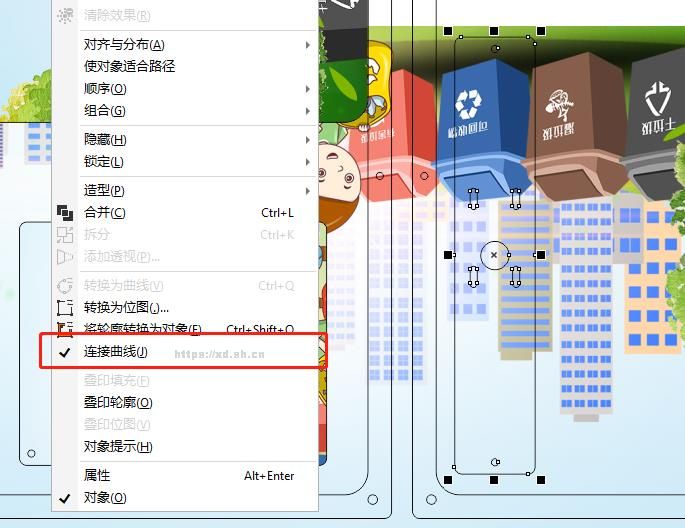

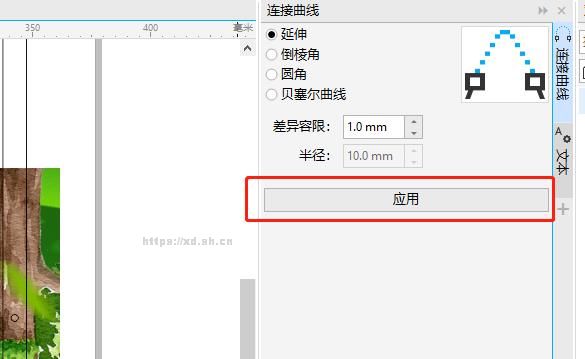

再次单击菜单栏 对象-连接曲线 ,并在右侧弹出的泊坞窗中点击 应用 即可(不点应用仍然会提示无效)。如下两图所示:

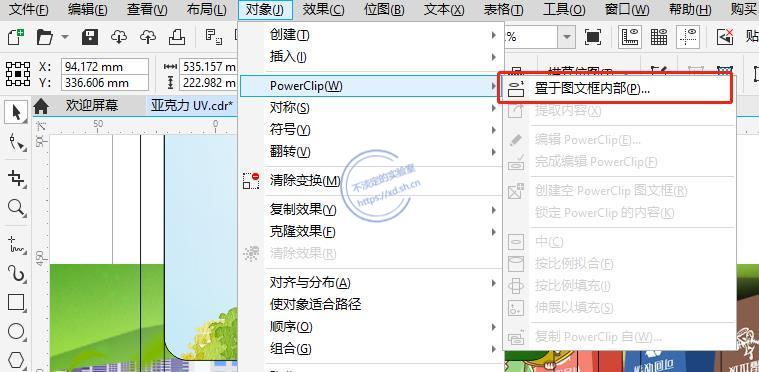

此时,点击需要 PowerClip 的图片(此时该图片覆盖在线框上),点击菜单栏中的 对象-PowerClip-置于图文框内部,再点击需要 PowerClip 的线框,即可完成 PowerClip。
