Solidworks 钣金展开和展平的区别

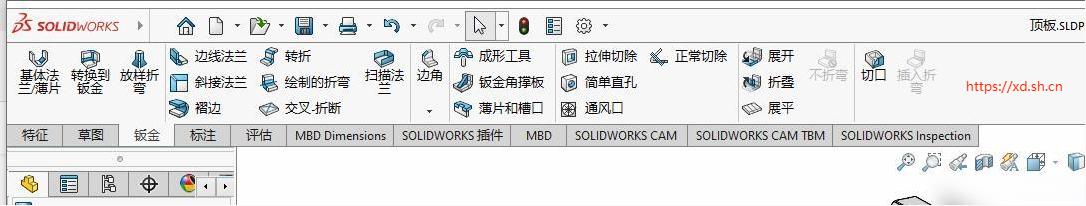

钣金工具栏

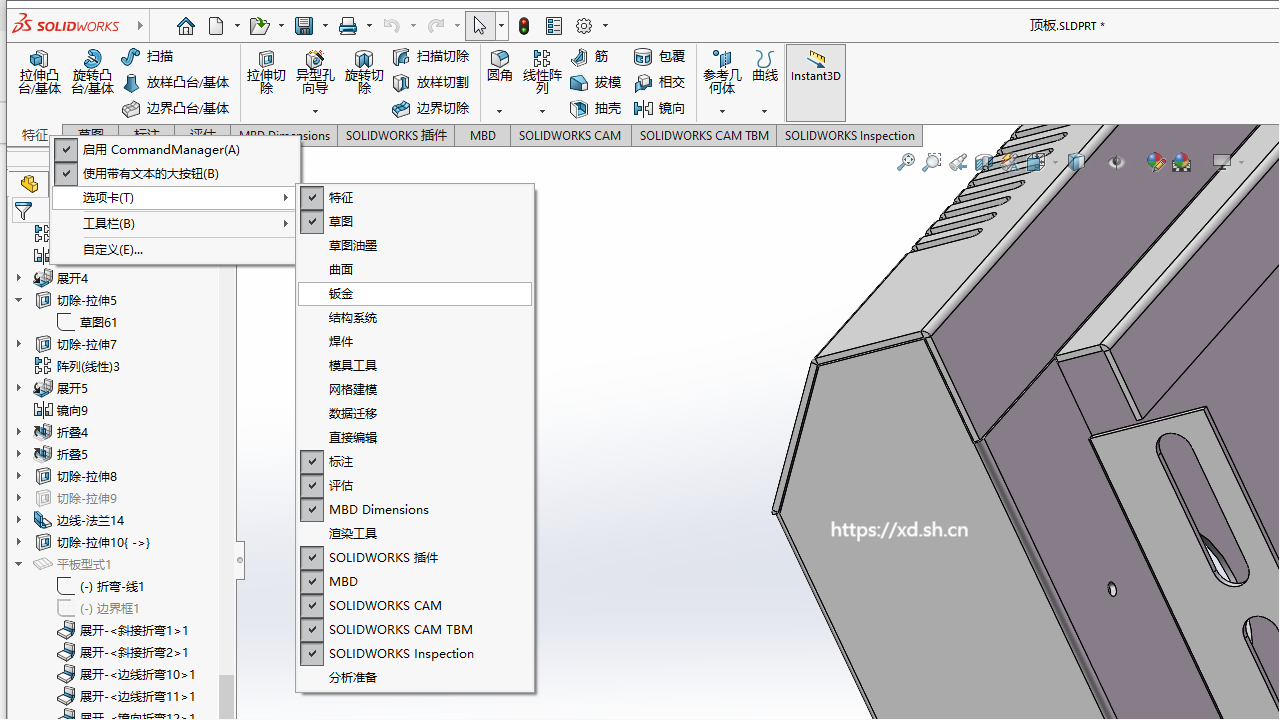

在顶端工具栏上任意一个名称上单击鼠标右键,在弹出的菜单中点击“钣金”。

展开和展平

  • 展平:可以一键实现钣金件的展开工作。不管有多少道折弯,一键展开,可以用于实际工作中的折弯件板材下料出图。展平后,许多按键变成了不可选的状态,展平使得零件不可编辑。如果想在折弯处开孔,则不能再次折弯。
  • 展开:可以针对性选择一处或多处折弯的展开。展开也能通过收集所有折弯,来实现快速的零件展开下料。零件展开后,依然处于可编辑的状态,比如开孔再折弯等实际操作问题。
